| 4A B construisant le secteur Shenzhen, Chine, 518126 de Gushu Xixiang Baoan de parc industriel de Zhuao | info@newbridge.com.cn |
 |
| Lieu d'origine: | Shenzhen (Chine). |
| Nom de marque: | NEWBRIDGE |
| Certification: | FCC,CE |
| Numéro de modèle: | ND-8010HDL |
| Quantité de commande min: | 1PC |
|---|---|
| Prix: | negotiable |
| Détails d'emballage: | l'emballage peut être fait par le client demandé, habituellement utilisé dans le carton |
| Délai de livraison: | Selon le quantiy et le stockage, 3-4 jours ouvrables après paiement |
| Conditions de paiement: | T/T, Western Union |
| Capacité d'approvisionnement: | Selon les différents produits, la sortie mensuelle est différente |
| modèle: | ND8010HDL | Type de signal: | SD-SDI (270Mbps)/HD-SDI (1.485Gbps) |
|---|---|---|---|
| Température de fonctionnement: | 0°C | 60°C/32°F | 140°F | Alimentation: | 5~24DC |
| La température de stockage: | -30°C | 70°C/-22°F ~158°F | Dimension: | 110x 48 X.25 le millimètre/4,33 x 1,89 x 0,98 s'avance petit à petit |
| Mettre en évidence: | HDMI au convertisseur d'IDS,hdmi au convertisseur du hd IDS |
||

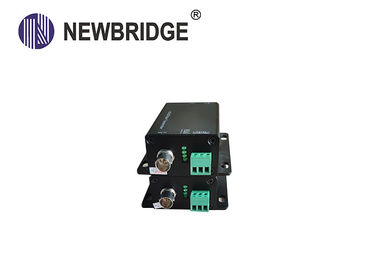

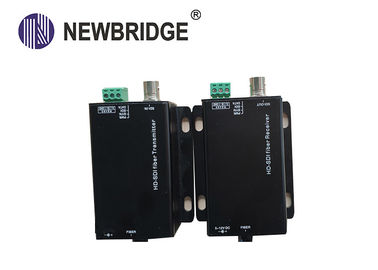

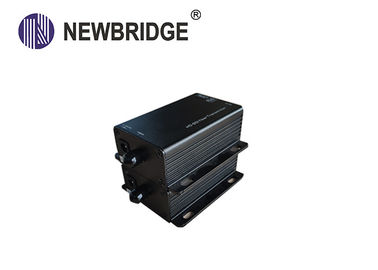

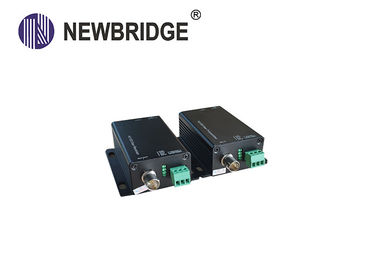

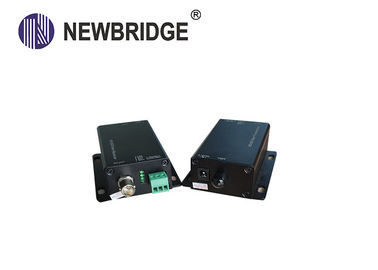

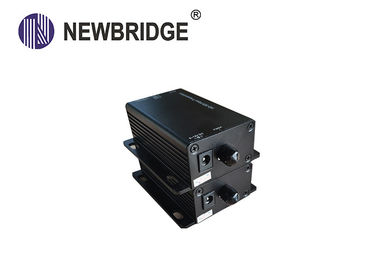

Mini type émetteur-récepteur optique de convertisseur de HD IDS avec le mode unitaire de fibre simple
1. Aperçu
L'émetteur-récepteur optique de Newbridge® ND8010HDL HD-SDI est un mini type émetteur-récepteur optique de HD-SDI. C'est un dispositif de transmission parfait et économique pour transmettre la vidéo de HD/HD-SDI, l'audio inclus et les données RS485 par l'intermédiaire de la fibre optique.
L'émetteur est employé en tant qu'envoi de l'extrémité, récepteur est employé comme mauvais côté. il soutiennent format numérique à la norme de SMPTE292M, de SMPTE259M, aussi bien que de DVB-ASI (EN50083-9) TV à signal.
|
ND8010HDL |
l vidéo de soutien 1channel HD-SDI a inclus le signal audio par l'intermédiaire de la fibre l écart-type, automatique-détection de HD, a soutenu le débit de transmission de 270 Mbit/s à 1.485G bit/s l distance de transmission est de 0km à 80KM par l'intermédiaire de fibre multimode ou de fibre de mode unitaire. l soutiennent SMPTE 259M (1.485Gbps), SMPTE 259M (270Mbps), et DVB-ASI l fonction de plug and play de soutien
|
diagramme 2.Application
3. Caractéristiques
| Modèle | Émetteur optique et récepteur de HD-SDI |
| Quantité/type | Mode unitaire, fibre simple |
| Max. Distance | 0m-20Km (40km/60km facultatifs) |
| Connecteur | FC |
| Longueur d'onde | 1310nm/1550nm |
| Puissance transmise | -10dbm~-3dbm |
| Sensibilité de réception maximum | <-34dbm> |
| Type de signal | SD-SDI (270Mbps)/HD-SDI (1.485Gbps) |
| Format d'entrée de soutien |
Écart-type : 525i @ 59.94Hz, 625i @ 50Hz HD : 720p @ 25Hz/29.97Hz/30Hz 720p @ 50Hz/59.94Hz/60Hz 1080i @ 50Hz/59.94Hz/60Hz 1080p @23.98Hz/24Hz/25Hz/29Hz/3 0Hz |
| Norme visuelle | SMPTE 292M et SMPTE 259M |
| COMM. de DONNÉES. méthode | RS - 485/semi-duplex |
| Alimentation d'énergie | 5~24DC |
| Puissance | 3~5 watts |
| Température de fonctionnement | 0°C | 60°C/32°F | 140°F |
| Température de stockage | -30°C | 70°C/-22°F ~158°F |
| Hygrométrie | Rhésus de 20~90% (Non-condensation) |
| Dimension | 110x 48 X.25 le millimètre/4,33 x 1,89 x 0,98 s'avance petit à petit |
| Poids | 220g (Tx et Rx) |
4. L'information d'ordre
| Numéro de la pièce | Description de produit | Unité |
| ND-8010HDL-Tx | Optique-émetteur de HD-SDI | PCs |
| ND-8010HDL-Rx | Optique-récepteur de HD-SDI | PCs |
